Đèn báo là gì?



Đèn báo được hiểu là đèn chỉ thị được sử dụng rất rộng rãi trong các lĩnh vực như trong các loại tàu thuỷ, máy móc thiết bị sản xuất, trong các tủ điện điều khiển, tủ điện phân phối. Đèn báo tuy có giá thành không cao nhưng đóng vai trò quan trọng trong hệ thống điện công nghiệp vì đèn báo giúp người sử dụng biết được trạng thái nguồn điện đang bật hay tắt, đèn báo trên thiết bị có vai trò thể hiện tình trạng hoạt động của thiết bị hay một hệ thống có bình thường hay đang bị lỗi.

ứng dụng của đèn báo trong công nghiệp

Chức năng đèn báo



Là một thiết bị có chức năng thông báo cho người lao động biết được sự cố hoặc những tín hiệu cần thông báo trong quá trình hoạt động của các dây chuyền sản xuất, hệ thống tự động hóa xảy ra vấn đề bất thường. Khi đó, đèn báo sẽ sáng và nháy cùng với tiếng chuông báo động, người lao động sẽ biết và tìm cách khắc phục, lường trước được vụ việc.

Ngoài ra, còn báo pha điện, báo tín hiệu ON, OFF của nguồn thiết bị (trạng thái hoạt động của thiết bị màu xanh chạy, màu đỏ dừng....).

Chức năng đèn báo

Màu sắc của đèn báo và ý nghĩa của đèn báo



Đèn báo màu đỏ

Đây là màu sắc thể hiện tình trạng báo động. Điều này có thể là do mạch diện đã xuất hiện vấn đề nguy hiểm và cần được xử lý ngay lập tức. Thường thì màu đỏ của đèn báo xuất hiện khi nhiệt độ quá cao, vượt qua mức an toàn. Khi đó, bộ phận quan trọng sẽ bị thiết bị bảo vệ cắt ra khỏi thiết bị.

Đèn báo màu vàng

Màu sắc này là đèn báo đang cảnh báo trước. Điều này cho thấy đã có sự thay đổi không tốt hoặc các giá trị trong đó tiến dần đến mức giới hạn. Ở mức báo động này, nhiệt độ sẽ dần tiến ra khỏi mức bình thường. Tình trạng quá tải có thể sẽ xuất hiện chỉ trong một thời gian ngắn.

Đèn báo màu xanh lá

Màu xanh của đèn báo thể hiện hệ thống đang ở mức độ an toàn. Các chỉ báo vẫn đang trong mức ổn định và luôn sẵn sàng khởi động bất cứ lúc nào. Lúc này, hệ thống làm mát vẫn đang hoạt động tốt và không có tình trạng quá nhiệt.

 Đèn báo màu xanh dương

Khi đèn báo xuất hiện màu xanh dương có nghĩa là hệ thống đang có hướng dẫn đặc biệt. Nó thể hiện khi có chứa năng không xuất hiện màu đỏ, vàng hay xanh lá nói trên. Khi đó, công tắc sẽ được chọn ở vị trí được đèn báo chỉ định.

Đèn báo màu trắng

Có thể hiểu đây là thông tin đèn báo chung. Đây là đèn báo dành cho những chức năng mà không có hiển thị đèn đỏ, vàng hay xanh lá.

Màu sắc đèn báo



Các loại đèn báo công nghiệp

 Đèn báo pha

Đèn báo pha là loại đèn có 3 màu đỏ vàng xanh để báo nguồn khi có điện đưa vào tủ điện hoặc các hệ thống máy móc. Đèn báo pha gồm có loại từ 24V đến 380V loại có bóng dây tóc hoặc bóng dạng LED.

Đèn báo pha được thiết kế dạng led, theo tiêu chuẩn Châu Âu, Có đủ các loại màu sắc, điện áp, đáp ứng cho các nhu cầu làm tủ điện. Được sử dụng trong báo có điện từng pha trong điện 3 pha hoặc điện 1 pha, báo tín hiệu ON, OFF các thiết bị như biến tần, động cơ.

Đèn báo pha công nghiệp được thiết kế cho lỗ tủ phi 22 và phi 25mm (cần vòng chuyển), bao gồm các loại màu xanh lá, xanh dương, màu đỏ, màu vàng, màu trắng.

Đèn được thiết kế dạng Led nên có màu sắc tươi và có tuổi thọ cao hơn so với các loại đèn báo khác. Đèn có sẵn với các loại điện áp thông dụng và đặc biệt.

Đèn báo hiệu

Hay còn gọi là đèn tín hiệu, với nhiều màu sắc khác nhau như đỏ, vàng, xanh lam, xanh lá. Dạng ánh sáng: sáng nhấp nháy có thể kèm theo âm thanh. Ứng dụng: báo hiệu chỉ thị thay đổi màu, báo máy, báo trạng thái, báo sự cố.

Về chức năng, đèn báo hiệu cháy là những thiết bị phát ra ánh sáng hoặc có thể thêm âm thanh để cảnh báo khi có những sự cố hoặc bất thường trong hệ thống tự động hóa, dây chuyền sản xuất.

Đặc biệt, với khả năng phát ra ánh sáng với cường độ lớn, đồng thời cùng âm thanh ở tần số cao, gây sự chú ý cho người lao động, làm cho người nghe nhận biết được đang có sự cố bất thường và nhanh chóng khắc phục. Ngoài ra, còn thông báo cho những người xung quanh nhanh chóng thoát ra khỏi vùng báo động.

Với đặc điểm hệ thống phản chiếu ánh sáng tích hợp đèn LED tăng khả năng chiếu sáng. Cách lắp đặt: Trong nhà: thẳng đứng, nghiêng, ngược. Ngoài trời: thẳng đứng Thân chính: Nhựa ABS chống chịu nhiệt độ cao và va đập mạnh. Thấu kính, chao đèn: Hình tròn phẳng, chất liệu sợi tổng hợp polycarbonate chống chịu mọi thời tiết, va đập mạnh.

Đèn báo nguồn

Là loại đèn có chức năng thông báo, hiển thị tín hiệu, trạng thái hoạt động của nguồn điện. Với nhiều màu sắc hiển thị khác nhau như xanh, đỏ, vàng… hiển thị chi tiết từng trạng thái của nguồn điện đang bình thường hay có sự bất thường trong hệ thống.

Chẳng hạn như quá dòng, quá điện áp… khiến nguồn điện bị quá tải, dễ xảy ra sự cố. Khi đó, đèn báo nguồn sẽ thay đổi tín hiệu màu sang những màu sắc khác nhau, nhờ vào đó ta có thể dự đoán được và khắc phục được sự cố một cách dễ dàng.

Ngoài ra, đèn báo nguồn còn có một chức năng quan trọng nữa là thông báo tình trạng nguồn của hệ thống. Theo tiêu chuẩn, đèn phải luôn sáng để thông báo rằng nguồn điện của hệ thống vẫn đang trong tình trạng làm việc bình thường, không gặp bất kì sự cố nào.

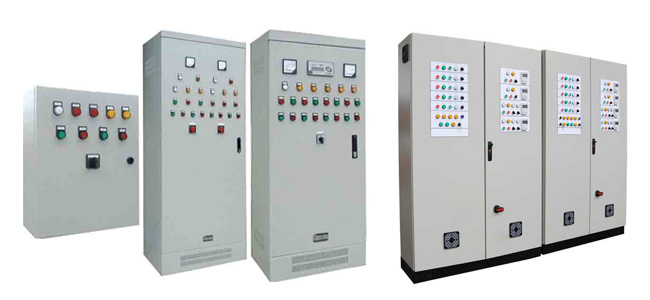

Đèn báo tủ điện là gì?

Đèn báo tủ điện là loại đèn báo được lắp đặt ở các tủ điện công nghiệp như tủ điện điều khiển, phân phối, là nơi dùng để chứa/đựng các thiết bị/bảng thiết bị điện: Công tắc, cầu giao, biến thế, biến áp...ở các công trình, nhà cửa, nhà máy... thường có hình chữ nhật hoặc vuông, tùy theo vị trí và mục đích sử dụng.

Đèn báo thiết kế lắp đặt trên tủ điện có kích thước bề dày nhỏ hơn 7mm. Đối với lỗ tủ có kích thước 25mm thì ta sử dụng thêm vòng chuyển (adapter) từ phi 22mm sang phi 25mm.

Đèn báo tủ điện

Đặc điểm của đèn báo công nghiệp - đèn báo tủ điện

Hiện nay, các loại đèn báo thường được sử dụng bằng đèn Led. Các loại đèn báo trong công nghiệp thông thường hay được sử dụng phi 22, điện áp 220 vac/vdc, hoặc 24vdc... Thiết kế theo tiêu chuẩn công nghiệp, từ đó cho độ bền và độ chính xác cao.

Đèn được thiết kế dạng Led nên có màu sắc tươi và có tuổi thọ cao hơn so với các loại đèn báo khác. Điện áp: 220VAC/220VDC hoặc nguồn cấp 24VDC, 24VAC, 110VDC, 110VAC (tùy chọn theo nhu cầu).

Dòng tiêu thụ: Nhỏ hơn 20mA. Tuổi thọ: Trên 100.000 giờ sáng liên tục. Nhiệt độ hoạt động: -25~70 độ C. Thông thường, các loại đèn báo được bảo vệ theo tiêu chuẩn kín nước: cấp IP65 chống nước và chống bụi.

Cách tháo đèn báo

Đối với trường hợp cần tháo rời thì người dùng trước hết cần tiến hành ngắt nguồn điện để đảm bảo an toàn. Tiếp theo, dùng 1 tay để nhấn nắp đèn và tay còn lại sẽ vặn miếng đệm ở trên vít. Thường thì việc tháo đèn báo có sự hỗ trợ của 2 người sẽ đảm bảo hiệu quả tốt hơn

Cách khắc phục độ sáng kém của đèn báo tủ điện

Khi đường dây không kết nối được đầy đủ

Trườg hợp này sẽ khiến đèn báo không được cung cấp đủ điện áp nên độ sáng cũng không ổn định. Để khắc phục sự cố, bạn dùng đồng hồ vạn năng để tiến hành đo điện áp. Nếu trường hợp điện áp của đèn không bình thường thì bạn cần tiến hành kiểm tra đường dây xem có tình trạng tiếp đất hay tiếp xúc kém hay không.

Không đủ điện áp

Nếu nguồn cung cấp điện không đủ sẽ khiến đèn không có đủ điện áp. Nhiều trường hợp có thể là do mức điện áp bị chọn sai khiến độ sáng của đèn báo bị ảnh hưởng. Giải pháp với trường hợp này là thay thế đèn báo với 1 mức điện áp phù hợp. Bên cạnh đó, bạn cũng phải kiểm tra xem có xuất hiện tình trạng rò rỉ ở đèn báo hay không.

Điện áp cảm ứng

Tình trạng này rất phổ biến trong hoạt động của các tủ phân phối điện. Đây có thể là do cáp quá dài khiến điện dung lớn và phân phối đi nhiều nơi khiến tình trạng điện áp cảm ứng xuất hiện.

Vấn đề chất lượng chỉ số

Có nhiều loại đèn báo ứng dụng điện trở ở mức xuống. Điều này dễ gây ra các sự cố trong tủ điện, nhất là những tỷ có điện áp cảm ứng nhiều. Đó là lý do nên dùng đèn báo có chất lượng tốt để đảm bảo tính ổn định và an toàn trong quá trình sử dụng.

Ứng dụng của đèn báo trong điện công nghiệp

Mỗi loại đèn báo đều có những đặc điểm, tính năng khác nhau. Do đó, từng loại đèn báo sẽ có những ứng dụng khác nhau. Nói về ứng dụng trong điện công nghiệp, các loại đèn báo thường được lắp đặt trong các hệ thống tự động hóa sản xuất, dây chuyền, máy móc.

Thông báo, hiển thị nguồn điện trong hệ thống dây chuyền sản xuất; Báo hiệu những sự cố bất thường trong hệ thống thông qua đèn báo hiệu. Sử dụng trong lĩnh vực phòng cháy chữa cháy (báo cháy) nhờ vào ánh sáng của đèn mà con người dễ dàng xác định được vị trí đặt phương tiện chữa cháy hoặc vị trí có lối thoát hiểm.

Lắp đặt trong các xưởng sản xuất công nghiệp, nhà máy để báo hiệu có hay không có nguồn điện trong thiết bị. Các bạn có để ý rằng gần như không có chuyện các đèn báo tín hiệu này hỏng, ngay cả khi thiết bị của chúng ta được mang đi sửa chữa rất nhiều lần.
