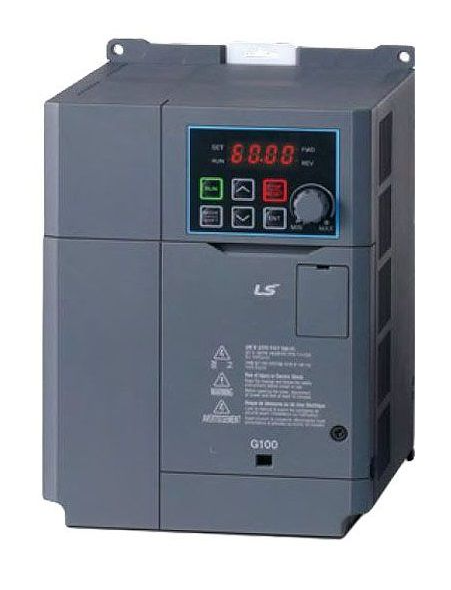

BIẾN TẦN LS (G100):HƯỚNG DẪN CÁCH CÀI ĐẶT TRÊN BIẾN TẦN LS


CÁC NHÓM LỆNH CỦA BIẾN TẦN LS (G100)



Drive group (Dr): Khi vào nhóm này biến tần LS  (G100) sẽ  cài đặt các thông số hoạt động cơ bản.Chúng bao gồm hoạt động JOG, cài công suất động cơ,  mô-men xoắn và các thông số khác

Basic group (Ba): Khi vào nhóm này biến tần LS  (G100) sẽ cài đặt các thông số cơ bản liên quan đến động cơ, các chức năng hoạt động như chạy bước.

Advanced group (Ad): Khi vào nhóm này biến tần LS  (G100) sẽ cài đặt thông số liên quan đến các chuỗi tăng tốc, giảm tốc, các thông số giới hạn tần số.

Control group (Cn): Khi vào nhóm này biến tần LS  (G100) sẽ cài đặt thông số liên quan đến chức năng điều khiển sensorless vector và các chức năng liên quan.

Control group (Cn): Khi vào nhóm này biến tần LS  (G100) sẽ cài đặt thông số liên quan đến chức năng điều khiển sensorless vector và các chức năng liên quan.

Input group (In)  Khi vào nhóm này biến tần LS  (G100) sẽ cài đặt các thông số liên quan chức năng ngõ vao, và các chức năng liên quan.

Output group (OU)  Khi vào nhóm này biến tần LS  (G100) sẽ cài đặt các thông số liên quan chức năng ngõ ra, và các chức năng liên quan.

Communication group (Cm)  Khi vào nhóm này biến tần LS  (G100) sẽ cài đặt các thông số liên quan chức năng truyền thông RS-485, và các chức năng liên quan.

Communication group (Cm)  Khi vào nhóm này biến tần LS  (G100) sẽ cài đặt các thông số liên quan chức năng truyền thông RS-485, và các chức năng liên quan.

Application group (AP)  Khi vào nhóm này biến tần LS  (G100) sẽ cài đặt các thông số liên quan chức năng điều khiển PID, và các chức năng liên quan.

Protection group (Pr)  Khi vào nhóm này biến tần LS  (G100) sẽ cài đặt các thông số liên quan chức năng bảo vệ biến tần, động cơ, và các chức năng liên quan.

Motor 2 group (M2)  Khi vào nhóm này biến tần LS  (G100) sẽ cài đặt các thông số liên quan động cơ thứ 2 (biến tần điều khiển cho 2 động cơ). Lưu ý: Thông số động cơ thứ 2 chỉ xuất hiện trên màn hình khi có một tín hiệu ngõ vào cài đặt là 28 ở hàm (In.65 – In.69).









THAO TÁC CÀI ĐẶT TRÊN BIẾN TẦN LS (G100)


Chúng ta dùng phím phải (MODE) trên bàn phím của biến tần LS (G100) để di chuyển qua các nhóm hàm.



Dùng phím mũi tên lên (^) và mũi tên xuống (v) trên bàn phím để di chuyển và các hàm trong cùng 1 nhóm.

Khi đến hàm cài đặt chúng ta nhân nút (ENT) biến tần sẽ cho phép thay đổi thông số.

Khi vào hàm chúng ta có thể nhấn nút (Mode/shift) để di chuyển trái phải.

Nhân nút lên (^) hoặc (v) để thay đổi thông số.

Sau khi cài đặt xong nhân (ENT) để lưu lại thông số.
