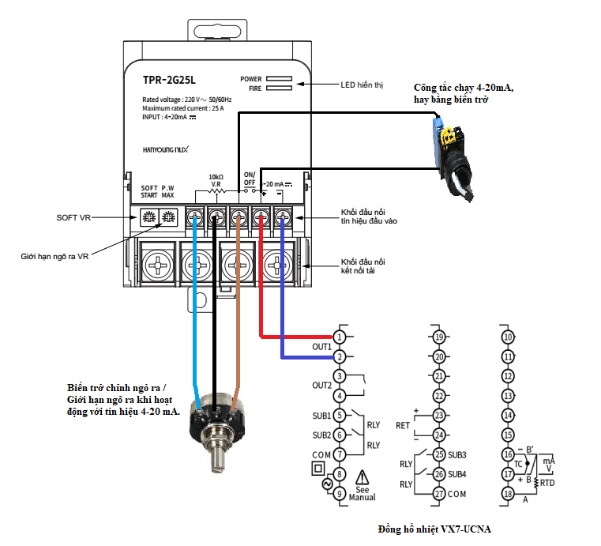

1. Sơ đồ đấu nối cơ bản giữa Đồng hồ nhiệt VX và TPR-2G của Hanyoung

so-do-dau-day-vx-tpr

2. Các cách sử dụng chạy tay và tự động

2.1 Chạy tự động:

  • Chúng ta sẽ dùng ngõ ra 4-20 mA từ đồng hồ nhiệt, đang ở chế độ Auto PID.

dong-ho-nhiet-vx7

  • Biến trở vặn ở vị trí max, hoặc ngắt chân giữa biến trở ra khỏi TPR

  • Công tắc ON OFF trên TPR ở vị trí hở.

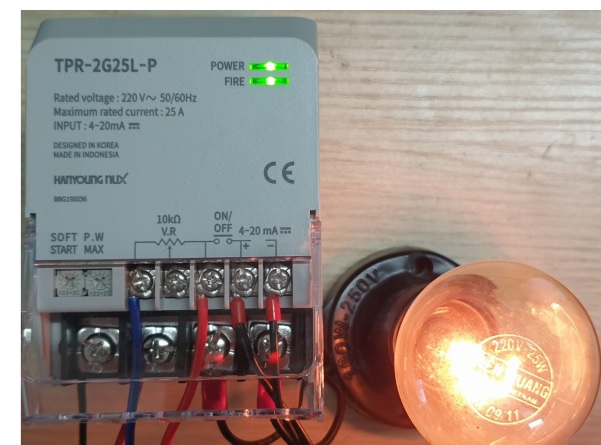

bo-dieu-khien-nguon-tpr

  1. Chạy chỉnh tay

    1. Cách 1: chỉnh trên đồng hồ nhiệt VX

  • Chỉnh 4-20 ma theo mong muốn trực tiếp trên đồng hồ nhiệt VX. Các bạn nhấn giữ hơn 3 giây tổ hợp phím phim-bam-vx7 để chuyển chế độ MV chỉnh tay trên đồng hồ nhiệt.2

dong-ho-nhiet-vx7-hy

  • Biến trở vặn ở vị trí max, hoặc ngắt chân giữa biến trở ra khỏi TPR

  • Công tắc ON OFF trên TPR ở vị trí hở.

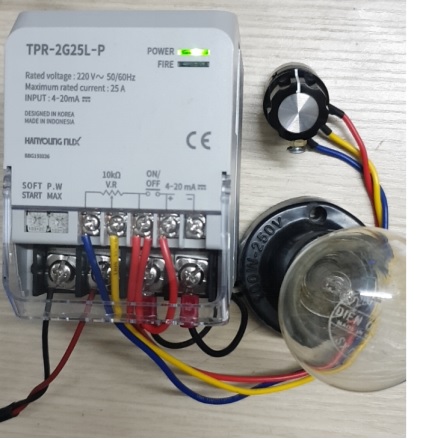

  1. Cách 2: chỉnh trực tiếp trên TPR


  • Biến trở dùng để chỉnh ngõ ra TPR

  • Công tắc ON OFF trên TPR ở vị trí đóng

bo-dieu-khien-nguon-tpr-2sl
