FXS SeriesBộ đếm / Bộ định thời loại hiển thị số, nhỏ gọn

Bộ đếm / Bộ định thời series FXS tích hợp chức năng của bộ đếm và bộ định thời.

Series này có tốc độ đếm 1 cps, 30 cps, 2 kcps và 5 kcps với các khoảng cài đặt thời gian khác nhau.

Chế độ đếm xuôi, đếm ngược cho phép thiết bị đo chính xác và hiển thị cấu hình của các hệ thống khác nhau.

Series FXS bao gồm loại 4 chữ số và 5 chữ số với kích thước DIN tiêu chuẩn W 48 x H 48 mm.

Các tính năng chính

  • Tốc độ đếm: 1 cps / 30 cps / 2 kps / 5 kcps

  • Chuyển giữa chức năng đếm và định thời bằng công tắc DIP

  • Chuyển đổi giữa ngõ vào điện áp (PNP) và ngõ vào không có điện áp (PNP) bằng công tắc DIP

  • Chế độ hoạt động: đếm xuôi, đếm ngược, đếm xuôi/ngược

  • Cài đặt dấu thập phân, hiển thị giờ / phút / giây với phím RESET

Bộ đếm

20 chế độ ngõ vào, 18 chế độ ngõ ra

Bộ định thời

  • Nhiều chế độ ngõ ra (16 chế độ ngõ ra)

  • Nhiều dải cài đặt thời gian:

    • - Model 5 chữ số: 0.01 giây đến 99999,9 giờ

    • - Model 4 chữ số: 0.01 giây đến 9999 giờ

  • Loại model ngõ ra: cài sẵn đơn, cài sẵn kép, chỉ dành cho model bộ chỉ thị

  • Nguồn cấp:

    • - 100-240 VAC 50/60 Hz (loại AC)

    • 24 VAC 50/60 Hz, 24-48 VDC (loại AC / DC thông dụng)

Thông tin đặt hàng

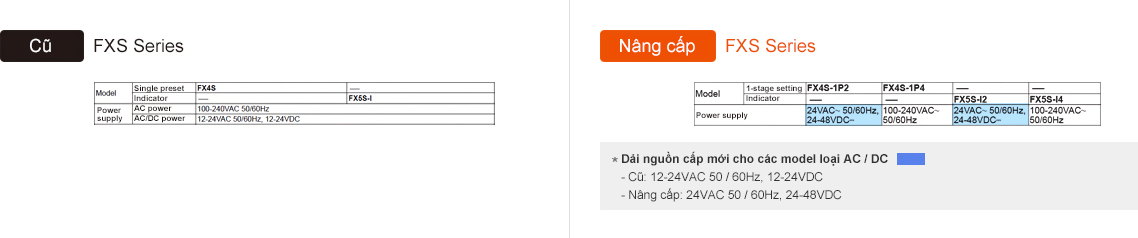

Nguồn cấp

  • Previous:FXS Series, Upgrade:FXS Series - See below for details

Tiêu thụ điện năng

  • Previous:FXS Series, Upgrade:FXS Series - See below for details

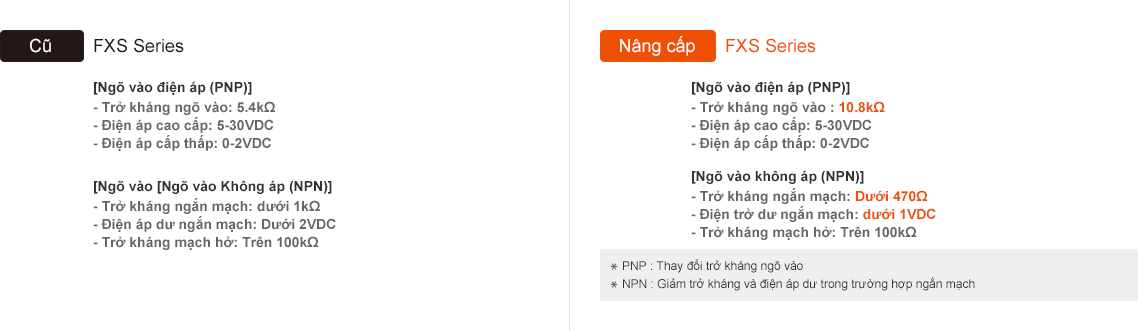

Ngõ vào (Trở kháng / điện áp dư)

  • Previous:FXS Series, Upgrade:FXS Series - See below for details

Chứng nhận

  • Previous:FXS Series, Upgrade:FXS Series *CE, UL certifications acquired

Kích thước

Giá đỡ

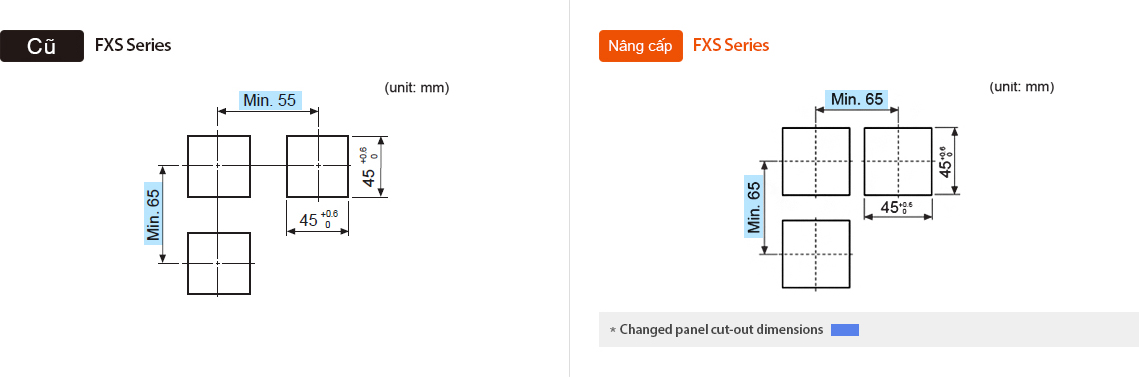

Kích thước mặt cắt

Sơ đồ kết nối

  • Previous:FXS Series, Upgrade:FXS Series

Chuyển đổi logic ngõ vào

  • Previous:FXS Series, Upgrade:FXS Series *Changed input logic(NPN/PNP) switch location -Previous : Independent switch for input logic, -Upgrade : Input logic switch moved to number 1 switch of SW1 DIP switches

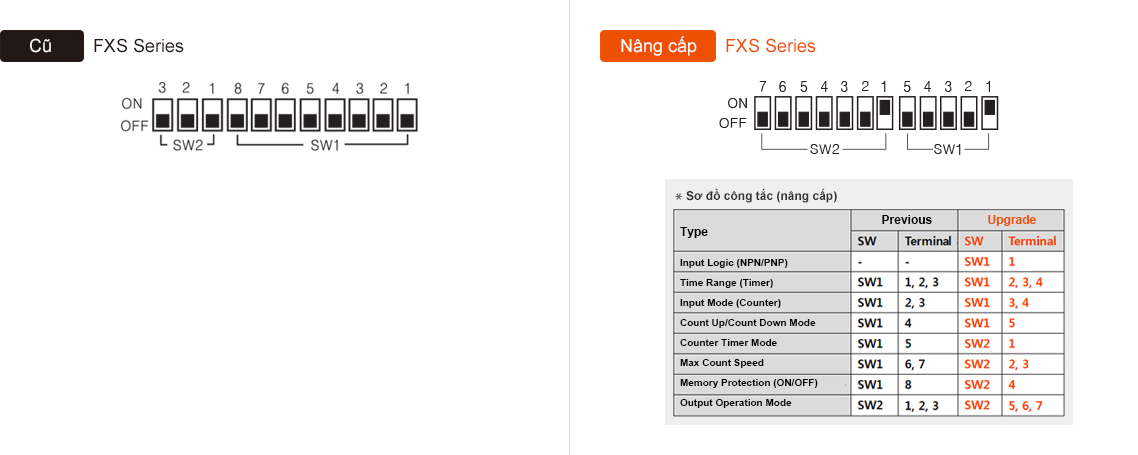

Sơ đồ công tắc DIP

  • Previous:FXS Series, Upgrade:FXS Series

Hiển thị dấu thập phân / giờ / phút / giây

  • Previous : FXS Series, Upgrade : FXS Series *Added decimal point function for indicator only models during counter operation → Decimal point function available on all models *Added hr/min/sec display function during timer operation
