Bước 1:Vào nhóm Function Group 2 (LS)

  • Vào hàm H93: Cài giá trị 1_ Reset biến tần về giá trị ban đầu của nhà sản xuất

Bước 2:Vào nhóm DRV Group của biến tần LS.

  • Vào hàm Frq: Cài giá trị “6”_Chế độ 2 tín hiệu tần số kết hợp 2 loại tín hiệu 4-20mA và 0-10V

  • Vào hàm ACC: Cài giá trị “0-6000s”_Thời gian tăng tốc của biến tần

  • Vào hàm dEC: Cài giá trị”0-6000s”_Thời gian giảm tốc của biến tần

  • Vào hàm drv: Cài giá trị”1”_ chạy công tắc ngoài hoặc “0” chạy bằng nút bấm run/stop trên biến tần

Bước 3: Vào nhóm hàm Function group 1

Vào hàm F21: cài giá trị “40-400Hz”_ tần số tối đa mà biến tần có thể cho ra được

Vào hàm F22: cài giá trị “30-400Hz”_ tần số ghi trên vỏ mô tơ

Bước 3:Vào nhóm hàm Input/output group

Vào hàm I6: cài giá trị “0-9999s” _ thời gian lọc ngõ V1(mặc định 10s)

Vào hàm I7: cài giá trị “0-10V” _ điện áp tối thiểu của ngõ V1(mặc định 0V)

Vào hàm I8: cài giá trị “0-400Hz” _ tần số tối thiểu biến tần cho ra khi ở tín hiệu điện áp nhỏ nhất của V1(mặc định 0Hz)

Vào hàm I9: cài giá trị “0-10V”_ điện áp tối đa của ngõ V1(mặc định 10V)

Vào hàm I10: Cài giá trị “0-400Hz”_ tần số tối đa biến tần cho ra khi ở tín hiệu điện áp lớn nhất của V1(mặc định 60Hz)

Vào hàm I11: cài giá trị “0-9999s” _ thời gian lọc ngõ I(mặc định 10s)

Vào hàm I12: cài giá trị “0-20mA” _ dòng điện tối thiểu của ngõ I(mặc định 4mA)

Vào hàm I13: Cài giá trị “0-400Hz”_ tần số tối thiểu biến tần cho ra khi ở tín hiệu dòng điện nhỏ nhất của I(mặc định 0Hz)

 Vào hàm I14: cài giá trị “0-20mA”_ dòng điện tối đa của ngõ I(mặc định 20mA)

Vào hàm I15: cài giá trị “0-400Hz” _ tần số tối đa biến tần cho ra khi ở tín hiệu dòng điện lớn nhất của I(mặc định 60Hz)

Bước 3:Đấu dây

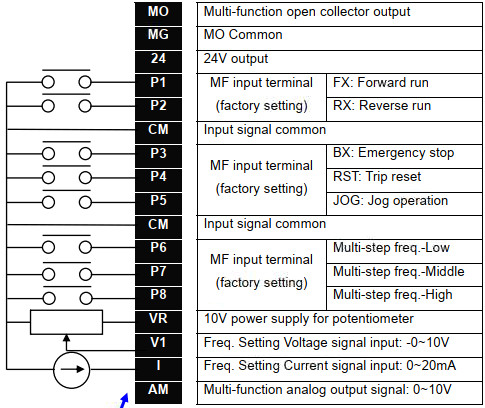

Với chân chung là CM, sử dụng chân P1 để quay thuận, P2 để quay ngược, chân I cho tín hiệu 4-20mA, chân VR và V1 cho tín hiệu 0-10V(biến trở ngoài)

Nếu sử dụng tín hiệu tần số 0-10V từ thiết bị bên ngoài thì chỉ sử dụng chân V1 và CM
