• Bước 1:Vào nhóm hàm Utility bằng tổ hợp phím lên + ESC (SCHNEIDER)

  • Vào hàm FSC: nhấn ENT, hiển thị Sure, ấn ENT lần nữa(nên ngắt phần nguồn 3 pha ra vì tránh trường hợp đang sử dụng chế độ đấu dây delta, vì reset sẽ trở lại chế độ line in)

  • Vào hàm

Bước 2:Vào nhóm Configuration conF.

  • Cài hàm LAC thành on để mở khóa cài đặt nâng cao

  • Cài hàm dLtA thành LinE(kết nối kiểu Line) hoặc dLt(kết nối kiểu Delta). Đấu dây xài kiểu gì thì cài đặt như thế, nên cài đặt trước khi đấu dây

Đấu kiểu LINE IN

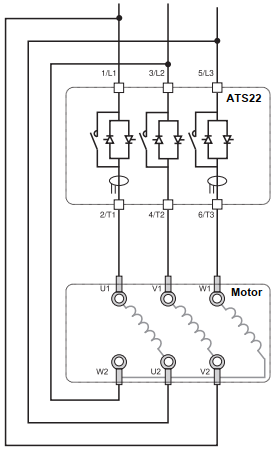

Đấu kiểu Delta

Vào hàm uLn: cài giá trị điện áp sử dụng cho mô tơ: 200~400V. Giá trị này quyết định khả năng bảo vệ quá áp và thấp áp.

Vào hàm in: cài giá trị dòng định mức của mô tơ: 0.4*icL~icL(dòng định mức của khởi động mềm).

Vào hàm t90: cài giá trị điện áp khởi động 10~50% điện áp định mức

Vào hàm iLt: cài đặt giới hạn dòng điện khi đang khởi động mềm. 200~700%*in đến tối đa 350%*icL

Vào hàm tLs: cài đặt thời gian khởi động mềm tối đa 1-250s, thời gian tính từ lúc có lệnh chạy cho đến khi đèn Run trên màn hình sáng lên, giá trị này không được thấp hơn giá trị trong hàm ACC

Vào hàm ACC: cài đặt thời tăng tốc 1-60s

Vào hàm dEC: cài đặt thời giảm tốc 1-60s, ngoài ra còn có mức FrEE (chạy dừng tự do)



Bước 3: Vào nhóm Advanced IO - io

  • Cài L i2 thành Strt để chuyển đổi sang chế độ điều khiển 3 dây

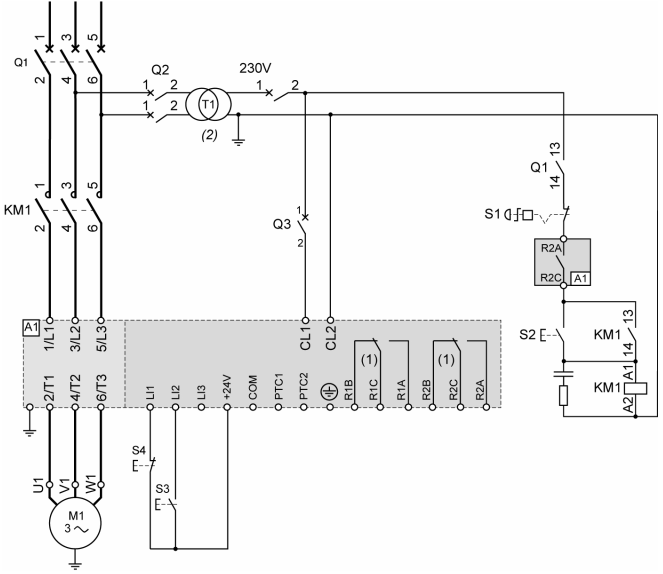

Đấu dây
