Đồng hồ đo tốc độ ngõ vào tín hiệu xung LP3

Thông số cơ bản:

- Nguồn cấp: 110-220 Vac

- Nguồn cho cảm biến: 12Vdc

- Ngõ vào: NPN NO, NPN NC, PNP NO, PNP NC, Tiếp điểm có thể chọn trong hàm cài đặt.

• Nếu ngõ vào không phải dạng công tắc
  • Tần số tối đa 50 Khz
  • Độ rộng xung nhỏ nhất là 10 us
  • Điện áp mức thấp nhỏ hơn 1Vdc, mức cao từ 4.5 đến 24 Vdc.
  • Ngõ vào dạng công tắc
    • Tần số đóng ngắt tối đa không quá 30 Hz
    • Độ rộng xung nhỏ nhất là 16.7 ms

Sơ đồ chân của đồng hồ LP3-5AN

- Chân số 1 và 2 là 2 chân nhận tín hiệu xung từ cảm biến, khi đo tốc độ chúng ta hay dùng chân 1.

- Chân 3 và 4 là 2 chân nguồn DC cấp cho cảm biến, nếu cảm biến không có nguồn riêng.

- Chân 5 có thể chọn để xóa số hoặc giữ giá trị đang đọc

Các cách sử dụng đồng hồ với Encoder hoặc cảm biến từ hoặc quang để đọc tốc độ ( rpm – m/s)

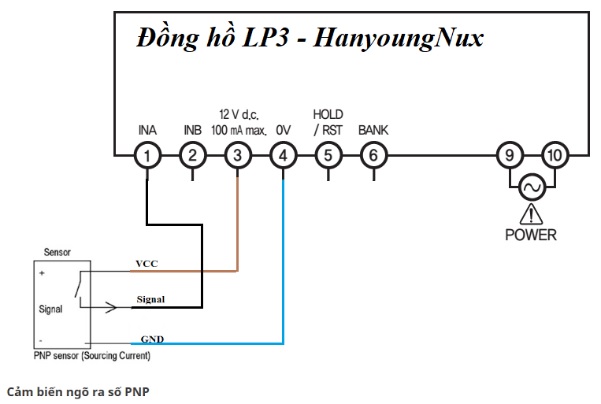

1. Kết nối đồng hồ và cảm biến

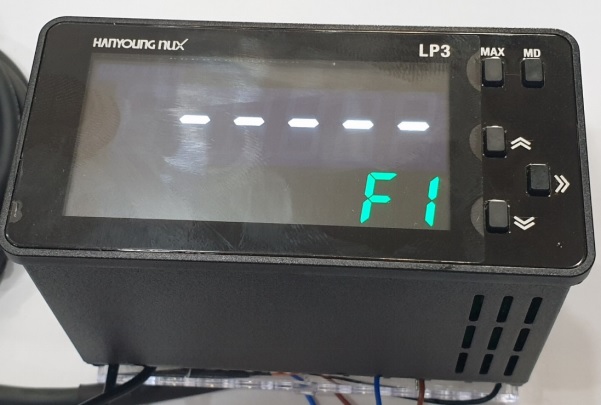

2. Khi chưa có tín hiệu xung đồng hồ sẽ hiện thị ----

3. Khi cảm biến có ngõ ra xung không phù hợp với đồng hồ

4. Cài đặt

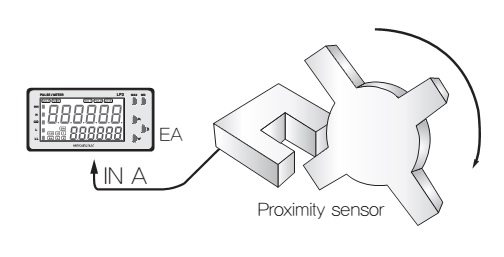

- Bước 1: xác định số xung ứng với một vòng quay của trục cần đo tốc độ.

Ví dụ: 4 xung tương ứng 1 vòng quay.

- Bước 2: xác định dạng ngõ ra của cảm biến. Ví dụ PNP thường đóng.

- Bước 3: Nhấn giữ MD 3 giây vào hàm cài

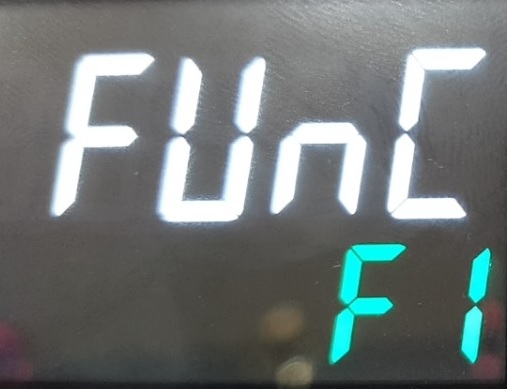

• Cài chức năng đo tốc độ RPM : F1

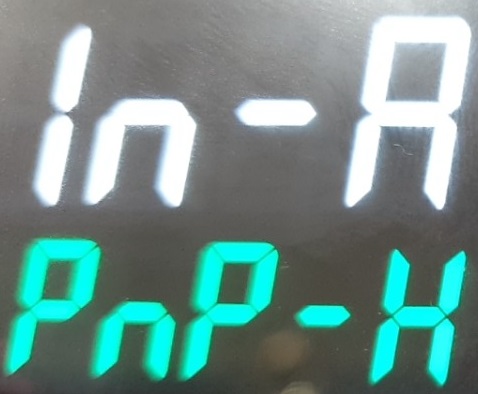

• Chọn dạng ngõ vào của cảm biến: PNP thường đóng

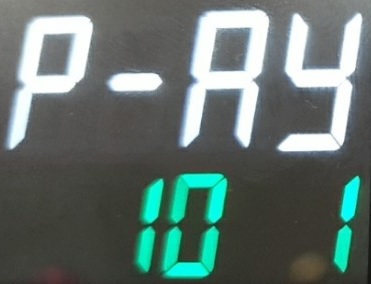

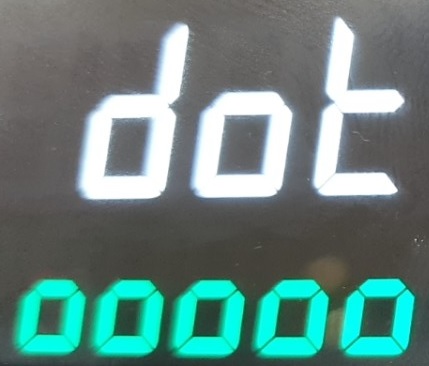

• Chọn hệ số tỉ lệ dựa vào số xung trên 1 vòng quay

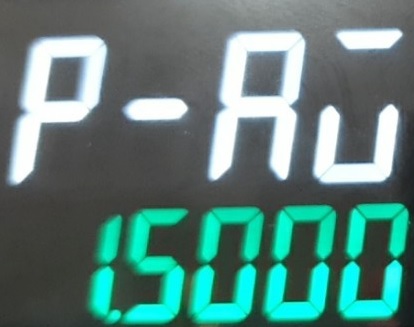

Công thức lấy 6/số xung = 6/4 = 1.5

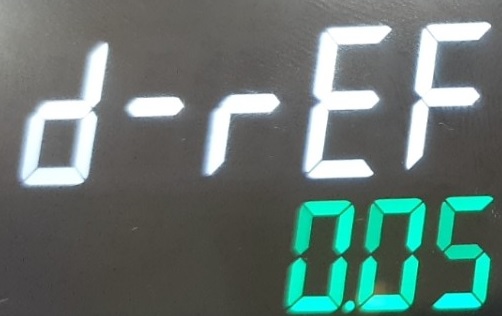

• Cài thời gian hiển thị: 0,.05 giây
