Điều khiển tần số qua biến trở ngoài 0~10V và chạy dừng bằng công tắc ngoài


Bước 1 : Vào nhóm A Code : Parameter mode của biến tần Hitachi (SJ-P1)
_Vào hàm AA101 : Chọn “1” Cho phép điều chỉnh tần số bằng biến trở ngoài trên biến tần Hitachi (chân Ai1)
_Vào hàm AA111 : Chọn “0” Cho phép nhận tín hiệu chạy dừng bằng công tắc ngoài trên biến tần Hitachi.
_Vào hàm HB105 : để cài đặt tần số tối đa biến tần hoạt động (tối đa 590Hz)
_Vào hàm HB104 : Cài “10~100”Cài đặt tần số cơ bản cho biến tần
Bước 2 : Vào nhóm Variable mode monitor (F Mode)
_Vào hàm FA-10 để cài đặt thời gian tăng tốc cho biến tần. (0.00~3600.00s)
_Vào hàm FA-12 để cài đặt thời gian giảm tốc cho biến tần. (0.00~3600.00s)

Các hàm đã cài trên bước 1 và 2 cơ bản biến tần Hitachi đã chạy tốt.Tuy nhiên trong một số trường hợp cần thiết cài thêm một số hàm sau:
_Hàm AA115 :        Chọn “0”_Cho phép biến tần dừng theo kiểu Decelerate.
    Chọn “1”_Cho phép dừng theo kiểu Free run
_Hàm Hb-140 : Chọn “1” _Điều khiển Torque trên biến tần Hitachi theo chế độ Manual.
=> Hb-141 cài % 0~20%) Torque cho biến tần
=> Hàm Hb-140 : Chọn “0”_Điều khiển Torque  trên biến tần Hitachi theo chế độ Auto.

Trả về thông số mặt định của nhà sản xuất
_Hàm Ub-01 :      Chọn “1” Chọn reset lỗi
                                Chọn “2” Chọn reset data
                                Chọn “3” Chọn reset lỗi & data
_Hàm Ub-05  : Chọn “1” để bắt đầu reset

Lưu đồ cài đặt biến tần Hitachi SJ-P1

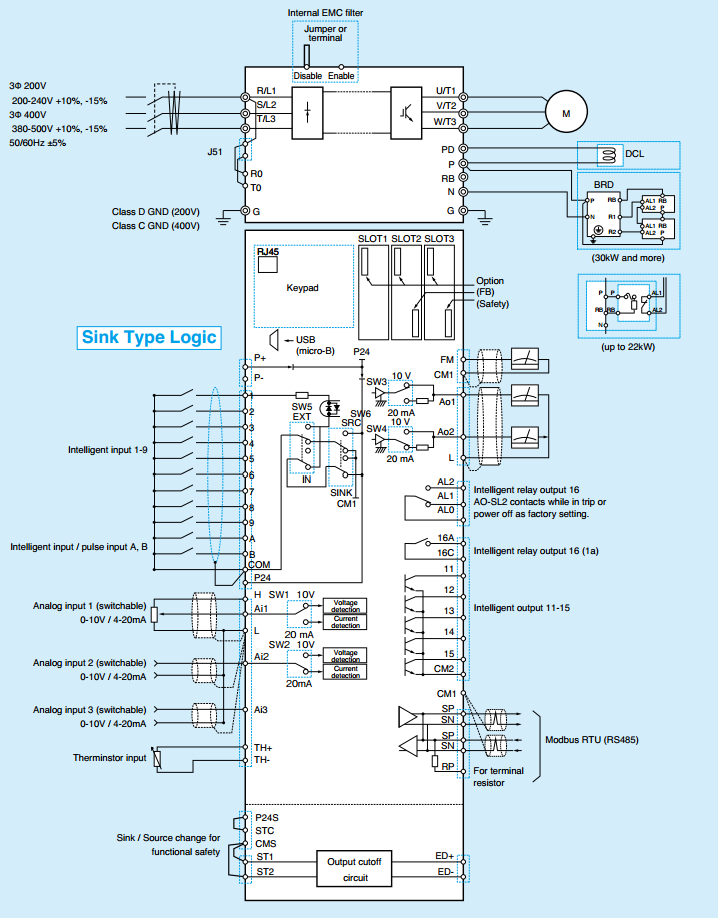

Sơ đồ đấu dây :
COM + 9  : chạy thuận (FW)
COM + 8 : chạy nghịch  (RV)
H + Ai1 + L : 3 chân biến trở (Ai1 là chân giữa)
