SỬ DỤNG CHỨC NĂNG REMOTE CÓ SẴN TRONG ĐỒNG HỒ NHIỆT VX HÃNG HANYOUNG NUX

  1. Chức năng REMOTE là gì:

  • Chức năng cài đặt giá trị SV ( giá trị đặt của đồng hồ ) từ xa từ 1 tín hiệu Analog 4 – 20 mA hoặc 1 – 5Vdc.

  • Chức năng này giúp người vận hành có thể đặt giá trị SV đồng thời đến nhiều đồng hồ nhiệt VX khác nhau từ 1 chổ.

  1. Đấu nối phần cứng:

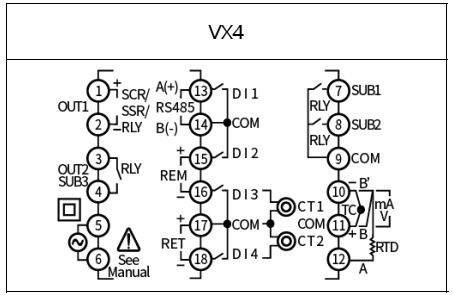

  • Trên đồng hồ VX4 với mã đuôi “ R “ , bạn sẽ thấy chân REM ( ở trên sẽ thấy chân 15 và 16) , là 2 chân cấp tín hiệu analog 4-20 mA hoặc 1-5 Vdc.

  • Nếu bạn đưa tín hiệu 4-20mA vào bạn gắn thêm vào hai chân REM một con điện trở  như hình sau:



  1. Thông số cài :

  • Bước 1: Bạn vào hàm nhóm hàm G.TRS

  • Bước 2: Vào hàm REM.E cài ON để bật chức năng Remote lên.

  • Bước 3: Vào hàm REM.H để cài mức tín hiệu cao của ngõ vào (<= 5.000 (Vdc))

  • Bước 4: Vào hàm REM.L để cài mức tín hiệu thấp của ngõ vào (>= 1.000 (Vdc))

  • Bước 5: Vào hàm R-SH  để cài giá trị Max SV  ( phụ thuộc vào ngõ vào đầu dò) ,ví dụ cài 1370

  • Bước 6: Vào hàm R-SL  để cài giá trị Min SV  ( phụ thuộc vào ngõ vào đầu dò), ví dụ cài -200.

  1. Kết quả:

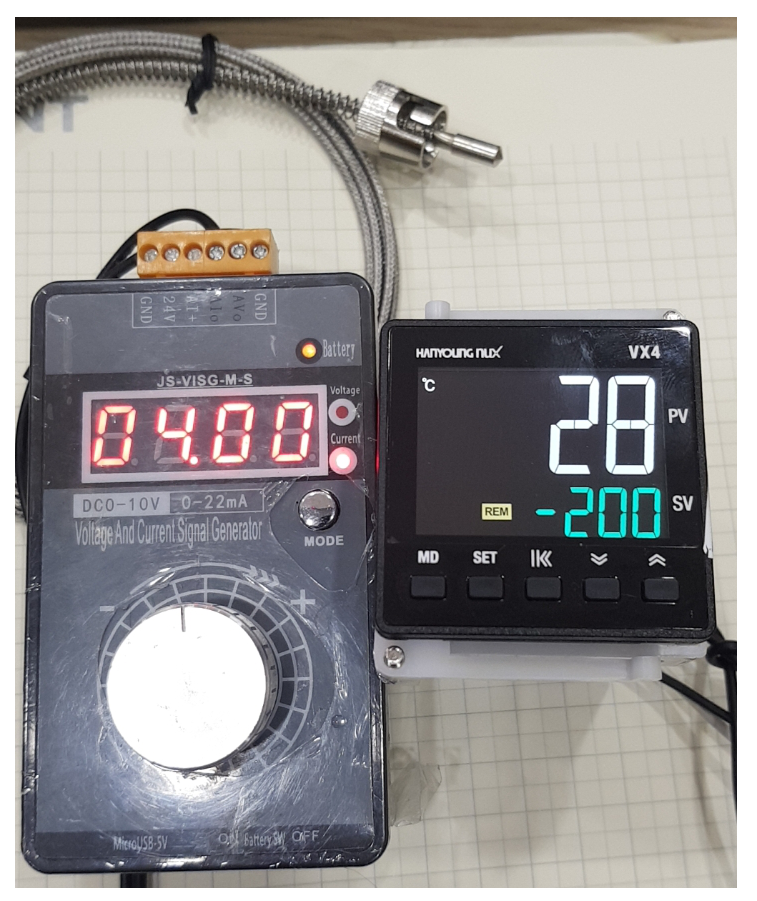

  • Tại 4 mA:

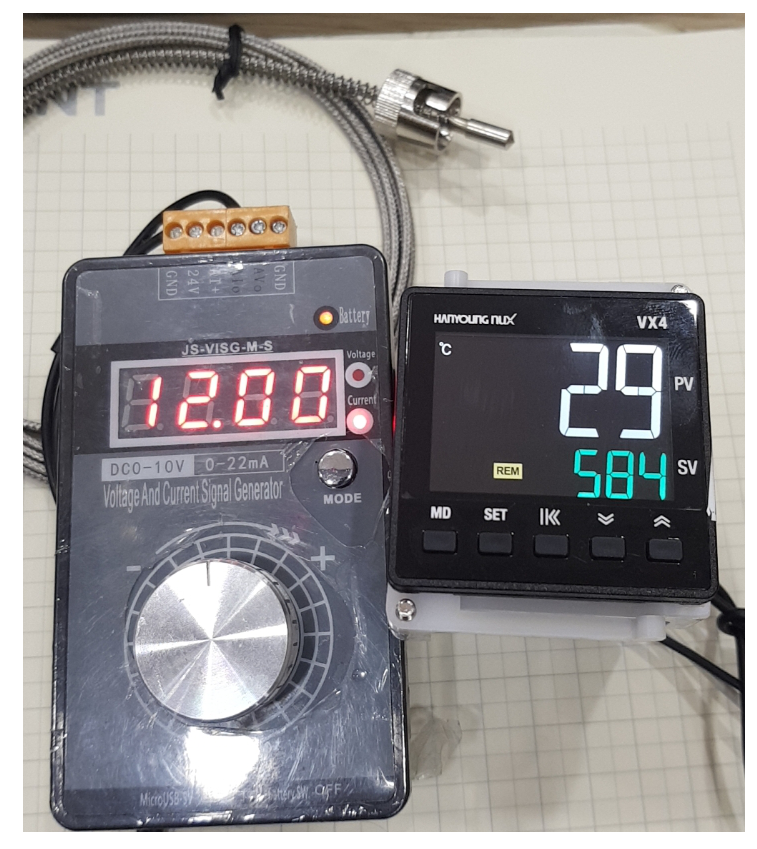

  • Tại 12 mA:

  • Tại 20 mA:

Chúc các bạn làm thành công và thấy thú vị!
