TRANSMAX - Motor AC đến từ MALAYSIA

I.Transmax Transmission

1/ Tiêu chuẩn và quy định

Giới thiệu: Transmax là một thương hiệu mạnh được khách hàng ủng hộ trên 20 năm, cung cấp nhiều loại động cơ và hộp số truyền động . . . thiết kế được cải tiến ngày càng khoa học và chất lượng giúp tăng tuổi thọ sản phẩm. Các sản phẩm chúng tôi mang lại độ tin cậy rất cao trong quá trình sản xuất. Chúng tôi cung cấp các sản phẩm chất lượng với dãy sản phẩm rộng.

Động cơ không đồng bộ: Động cơ TMX thiết kế đơn giản mạnh mẽ. Các sản phẩm TMX tại Việt Nam luôn có sẵn đa dạng về thiết kế, các sản phẩm được sản xuất theo chuẩn IEC. Các sản phẩm của TMX phù hợp với hầu hết các ứng dụng trong công nghiệp. TMX đã phân phối sản phẩm khắp các khu vực Châu Á và Đông Nam Á.

2/ Hộp giảm tốc

Sản phẩm có tỉ số truyền đa dạng và thiết kế phù hợp với hầu hết ứng dụng công nghiệp. Thương hiệu của chúng tôi luôn đặt chất lượng lên hàng đầu. Với đội ngũ kỹ thuật giàu kinh nghiệm chúng tôi luôn cung cấp ra thị trường các giải pháp truyền dẫn chất lượng với giá cả hợp lý cho khách hàng.

3/ Ròng rọc khóa côn

Ròng rọc Bushax Taper Bushing được thiết kế để đảm bảo sự phù hợp cho nhu cầu của ngành công nghiệp hiện đại. Thiết kế khoa học kết hợp với vật liệu mới để cho ra sản phẩm có trọng lượng tối ưu. Ròng rọc Bushax Taper Bushing được sản xuất với độ chính xác và các ổ bị chuyên dụng nên có có thể hoạt động với tốc độ 40 m/s.

4/ Khới nối xích

Khớp nối chuỗi Transmax là khớp nối linh hoạt với thiết kế đơn giản bao gồm một đôi chuỗi sợi kết hợp với một cặp sprockets. Nó đơn giản, nhỏ gọn và có công suất mô-men xoắn cao, thường vượt quá mô-men xoắn truyền qua trục.

II. Các phần thiết kế

1/ Thiết kế cơ khí:

Theo tiêu chuẩn IP55 (Bảo vệ chống bụi, chống nước từ các vòi phun từ mọi hướng)

Chịu nhiệt độ <70 độ C

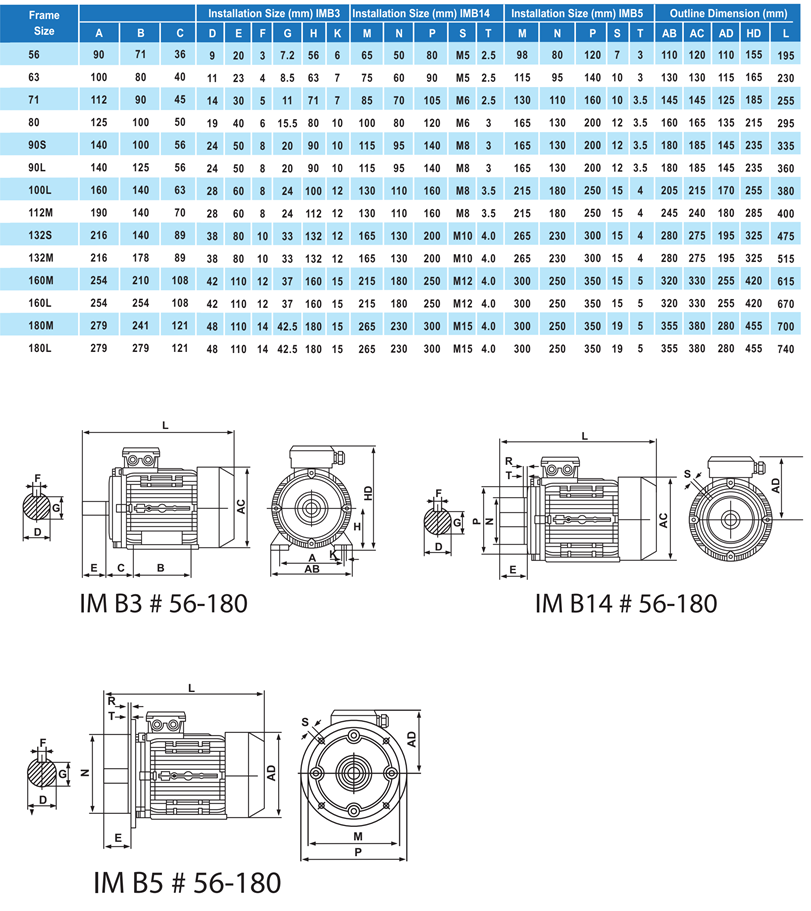

Kiểu lắp đặt: chân đế (B3), mặt bích (B5), chân đế+mặt bích (B35)

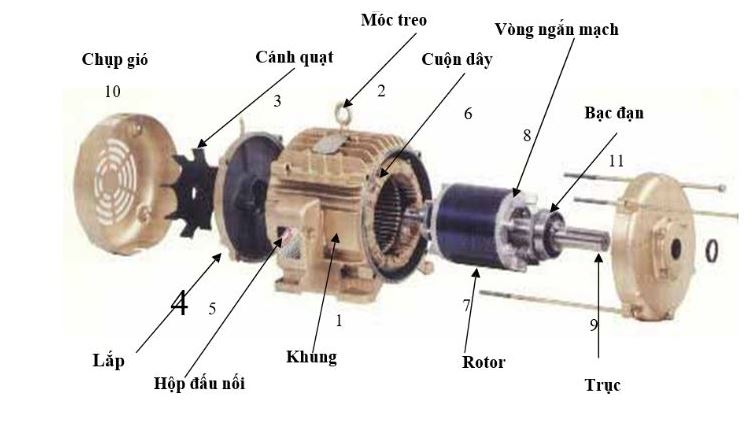

Cấu tạo motor: các cấu trúc chính của motor thông dụng

2/ Thiết kế điện

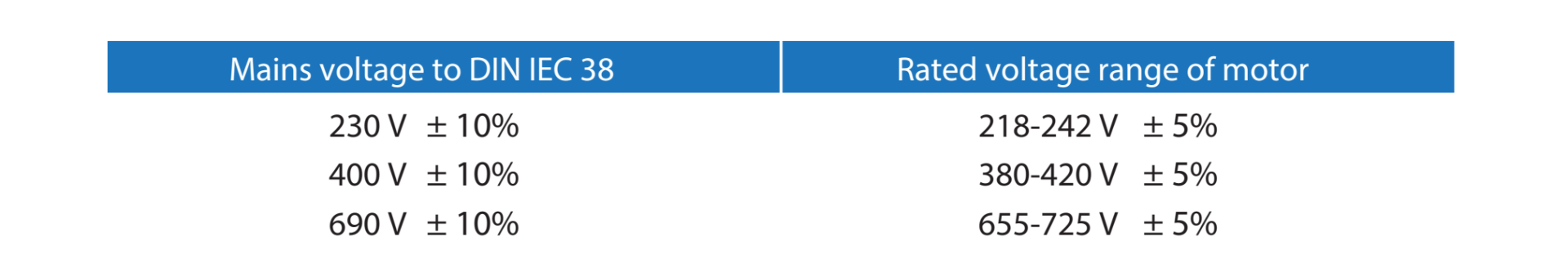

Điện áp định mức: Đối với điện áp định mức của động cơ cho phép dung sai ± 5%. Theo tiêu chuẩn IEC 60038, điện áp nguồn có thể có sai số ± 10%.

Do đó, các động cơ được thiết kế cho điện áp định mức trong phạm vi sau (ngoại lệ được hiển thị trong bảng dữ liệu):

Trong phạm vi điện áp định mức của động cơ, nhiệt độ tối đa cho phép không được vượt quá. Khi các động cơ được vận hành ở giới hạn của dung sai điện áp, nhiệt độ quá mức cho phép của cuộn dây stato có thể vượt quá 10 K.

Động cơ tần số định mức 50 Hz cũng có thể được vận hành trên nguồn điện 60Hz, miễn là điện áp nguồn tăng tỷ lệ thuận với tần số. Các giá trị tương đối cho mô-men xoắn khởi động và ly khai gần như không thay đổi và tăng nhẹ cho dòng khởi động. Tốc độ định mức tăng theo hệ số 1.2 và đầu ra theo hệ số 1.15. Nếu một động cơ được thiết kế cho 50 Hz được vận hành ở tần số 60Hz mà không tăng điện áp, thì đầu ra định mức của động cơ không thể tăng. Trong các điều kiện hoạt động này, tốc độ định mức tăng theo hệ số 1.2. Các giá trị tương đối cho mô-men xoắn khởi động và ly khai được giảm theo hệ số 0,82 và cho dòng khởi động theo hệ số 0,9.

Đánh giá hiện tại

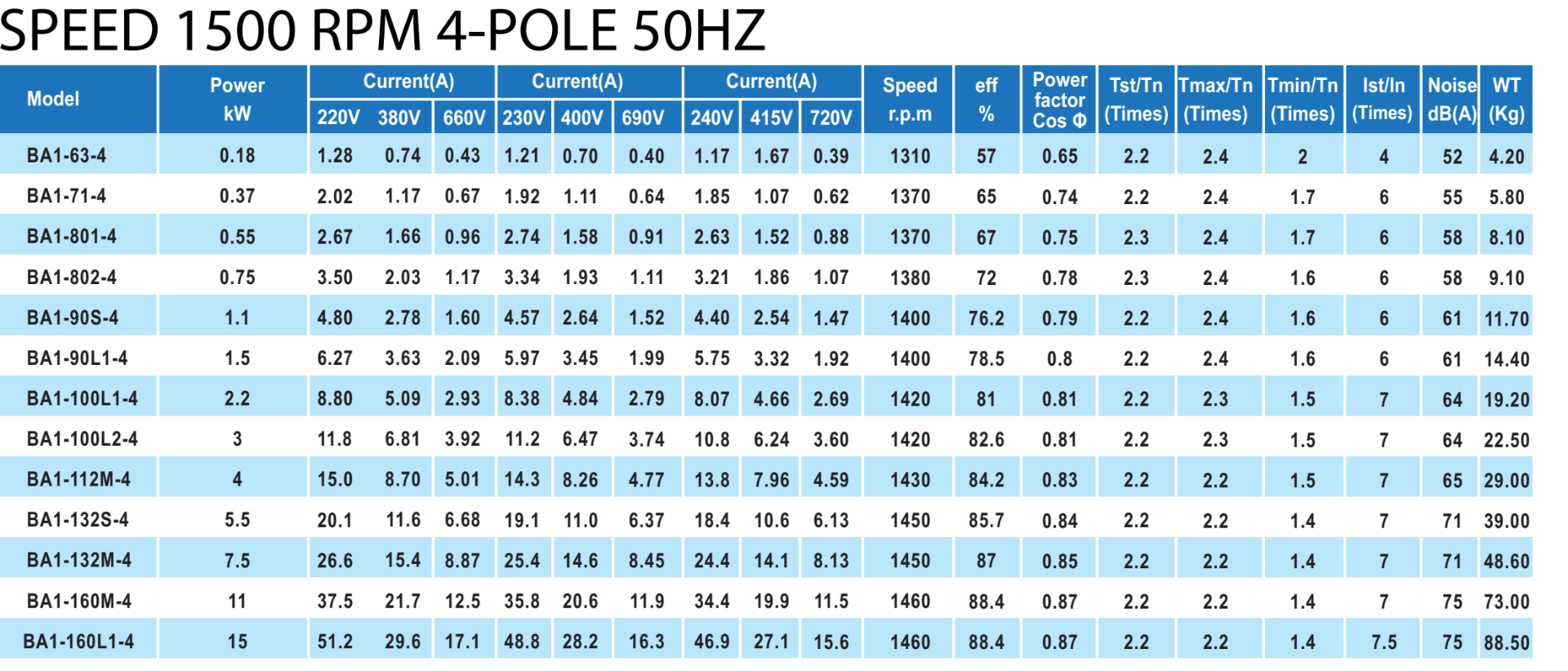

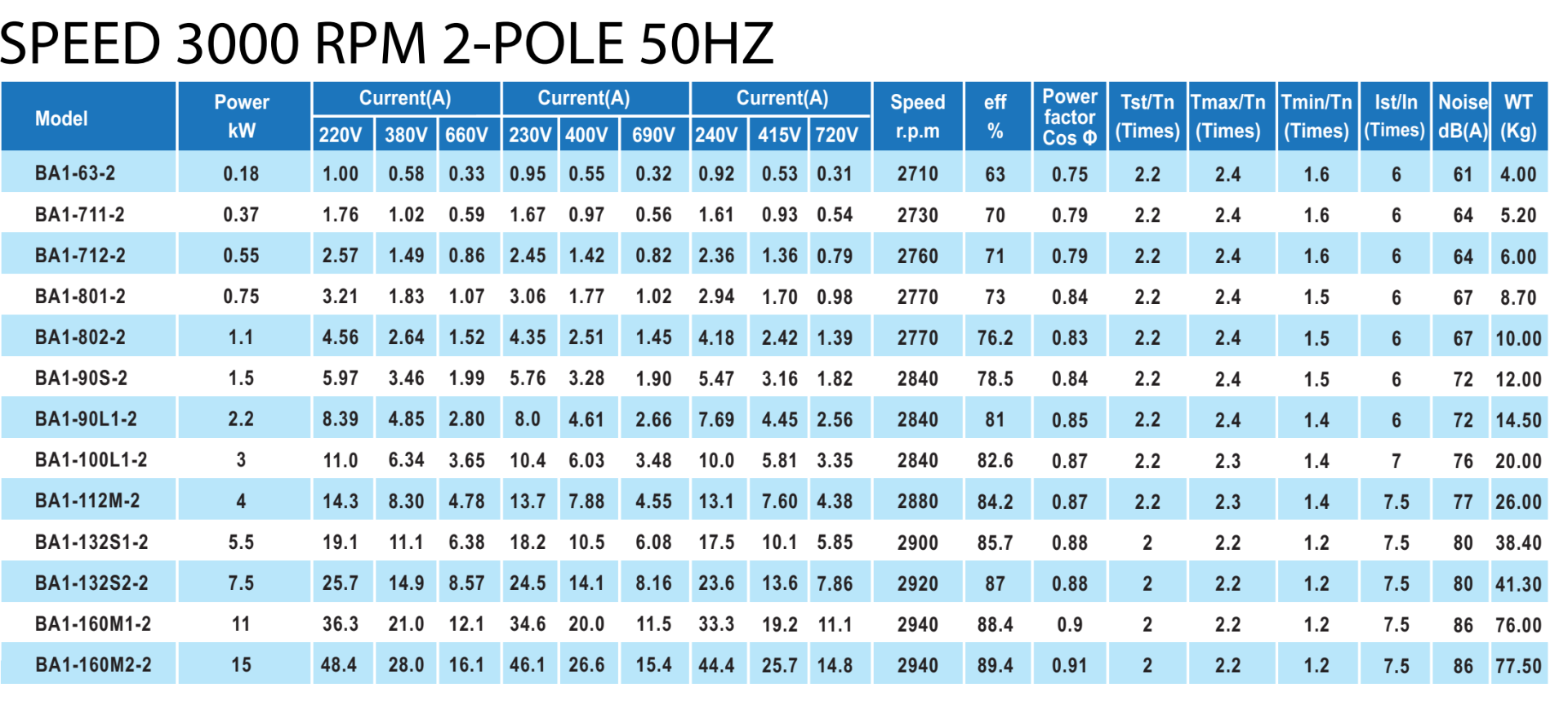

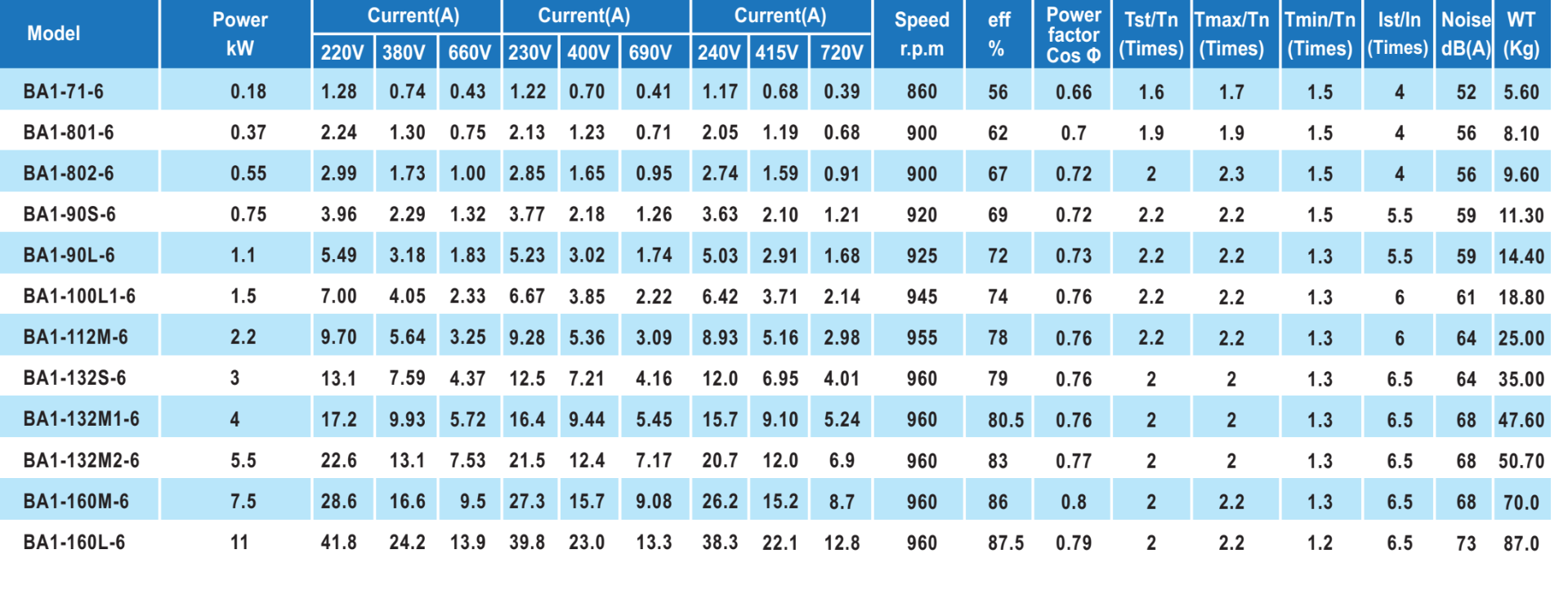

Các dòng định mức được liệt kê trong các bảng dữ liệu áp dụng cho điện áp hoạt động 400V. Việc chuyển đổi sang các điện áp hoạt động khác, với đầu ra và tần số không đổi, sẽ được thực hiện như sau:

Đối với điều kiện hoạt động khắc nghiệt, ví dụ: tốc độ chuyển mạch cao, thời gian chạy dài hoặc phanh điện, dự trữ nhiệt là cần thiết, có thể cần loại nhiệt cao hơn hoặc sử dụng động cơ có xếp hạng cao hơn.

Quá tải Ở nhiệt độ vận hành, động cơ ba pha có khả năng chịu được quá tải trong 15 giây với 1,5 lần mô-men xoắn định mức ở điện áp định mức.

Sử dụng lớp nhiệt F, động cơ có thể được vận hành liên tục với mức quá tải 12%. Tuy nhiên, điều này không hợp lệ đối với các động cơ được phân loại được sử dụng cho lớp nhiệt F.

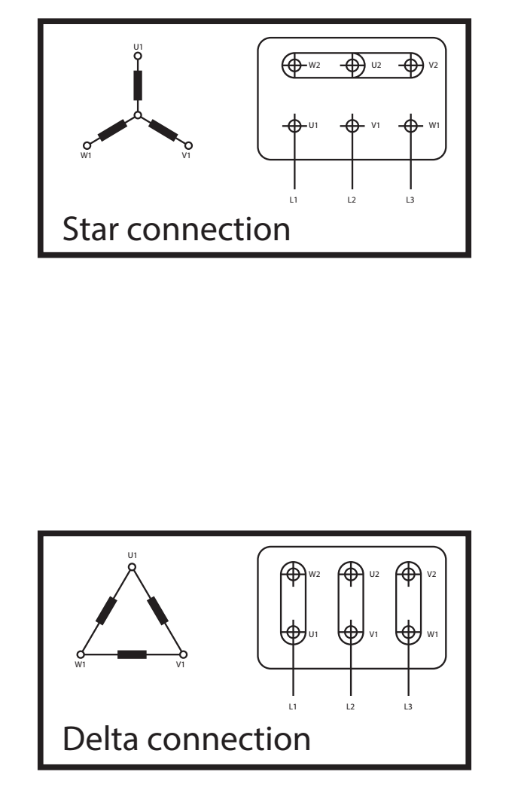

Cách đấu dây:

Đấu hình sao:
