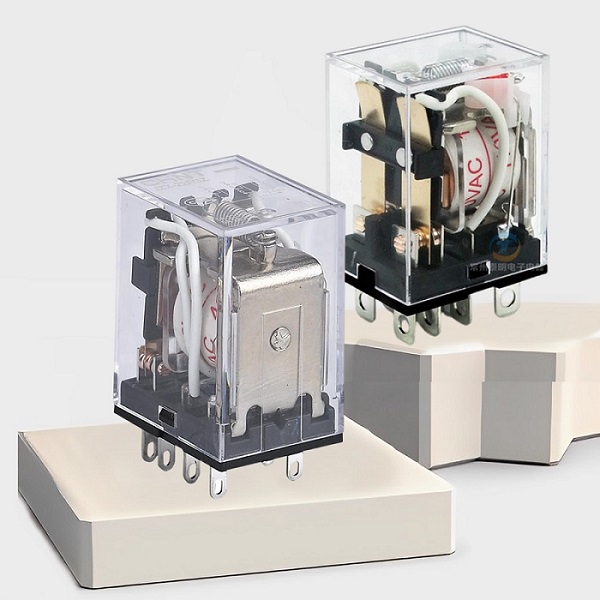

Chi tiết JZX-22F/3Z PLU DC127V
- Dòng sản phẩm: Relay trung gian
- Series: JZX
- Mã sản phẩm: JZX-22F/3Z PLU DC127V
- Hãng sản xuất: Chint
- Xuất cứ: Trung Quốc
- Loại: Tiêu chuẩn
- Điện áp cuộn dây: 127V
- Loại cuộn dây: DC
- Tiếp điểm: 3C
Hướng dẫn chọn mã
Thông số kỹ thuật
| Contact Arrangement |
|
2C |
3C |
4C |
| Initial contact resistance |
mΩ |
100 |
| nce Contact material |
|
Silver alloy |
| Rated load(resistive) |
|
5A/220VAC |
3A/220VAC |
| 5A/28VDC |
3A/28VDC |
| MAX. switching voltage |
VAC |
250 |
| VDC |
125 |
| MAX. switching current |
A |
5 |
3 |
| Max. swithcing capacity |
VA |
1100 |
660 |
| W |
140 |
84 |
| Electrical endurance |
Cycles |
1×10 |
| Machenical endurance |
Cycles |
1×10 |
Đặc điểm kỹ thuật cuộn dây
Đặc trưng
Ứng dụng
- Rơ le trung gian (intermediate relay) là một thành phần quan trọng trong hệ thống điện.
- Nó được sử dụng để đóng ngắt các cuộn dây điều khiển.
- Rơ le trung gian có nhiều tiếp điểm hơn so với rơ le thông thường.
- Tiếp điểm của rơ le trung gian bao gồm tiếp điểm thường mở và tiếp điểm thường đóng.
- Rơ le trung gian có thể coi là một hệ thống nam châm điện tích hợp.
- Nó bao gồm lõi thép động, lõi thép tĩnh và cuộn dây.
- Cuộn dây trong rơ le trung gian có thể là cuộn dây biến áp, cuộn dây tạo cường độ, hoặc cả hai loại trên cùng một rơ le.
- Rơ le trung gian được sử dụng trong các ứng dụng điện tự động, hệ thống điều khiển công nghiệp và nhiều lĩnh vực khác của ngành điện.
- Nó giúp điều khiển và xử lý tín hiệu điện một cách linh hoạt và hiệu quả.
