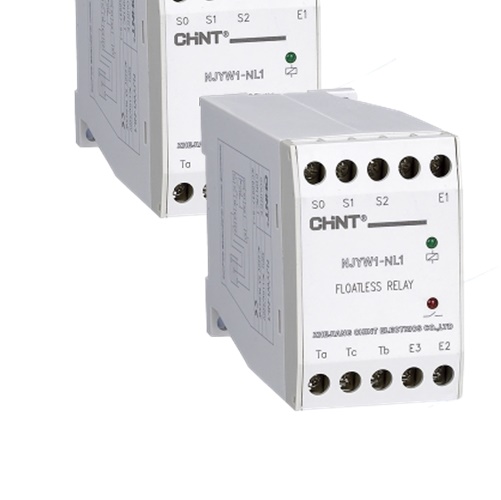

NJYW1-NL1 AC220V/380V rơ le báo mức nước

Chi tiết NJYW1-NL1 AC220V/380V

- Dòng sản phẩm: Relay trung gian

- Series: NJYW1

- Mã sản phẩm: NJYW1-NL1 AC220V/380V

- Hãng sản xuất: Chint

- Xuất cứ: Trung Quốc

- Loại cấp nước, thoát nước

- Chiều dài tối đa của dây dẫn là 1km

- Điện áp hoạt động định mức: AC380

Hướng dẫn chọn mã

NJYB3-NJYW1-Huong-dan-chon-ma

Thông số kỹ thuật

NJYW1 Series

Tipo	NJYW1-NL1	NJYW1-NL2	NJYW1-BL1	NJYW1-BL2
Modo de funcionamiento	Funcionamiento continuado
Número de contactos	Un grupo de contactos conmutados Ue/Ie:AC-15 220V/0.75A, 380V/0.47A; Ith:5A
Capacidad de contacto	Ue/Ie:AC-15 220V/0.75A, 380V/0.47A; Ith:5A
Tensión de funcionamiento	CA 50Hz/60Hz 36V, 110V/220V, 220V/380V		CA 50Hz/60Hz 36V, 110V, 220V, 380V
Tensión de control de electrodos	24V
Longitud del conductor	Máx 1km	Máx 2km	Máx 1km	Máx 2km
Resistencia de funcionamiento	≤25kΩ
Resistencia de desconexión	≥2kΩ
Tiempo de respuesta	Reacción: máx 80ms; liberación: máx 160ms
Temperatura ambiente	-5℃~+40℃
Consumo eléctrico	<3VA
Modo de instalación	Tipo riel de guía o tipo dispositivo

NJYB3 Series

Model	Protection function	Protection operation time	Rated operational voltage	Contact capacity	Contact form	Electrical life	Mechanical life
NJYB3	Overvoltage	0.1s~10s	Three-phase three-wire system: AC380V~AC415V 50Hz	Ue/Ie:AC-15 240V/0.75A, 415V/0.47A; Ith:3A	1 Z	10^5	10^6
	Undervoltage
	Three-phase voltage unbalance
	Phase failure, phase sequence PTC temperature	≤1s	Three-phase four-wire system: AC220V~AC240V 50Hz

Kích thước

NJYW1 Series

NJYW1-Kich-thuoc

NJYB3 Series

NJYB3-Kich-thuoc

Ứng dụng

NJYB3 Series, NJW1 trong công nghiệp được sử dụng nhằm truyền tín hiệu khi rơ le chính không đảm bảo khả năng đóng, ngắt do có số tiếp điểm khá nhiều (4 – 6 tiếp điểm). Ngoài ra,còn dùng để chia tín hiệu đến nhiều bộ phận khác từ một relay chính trong sơ đồ mạch điện điều khiển.
