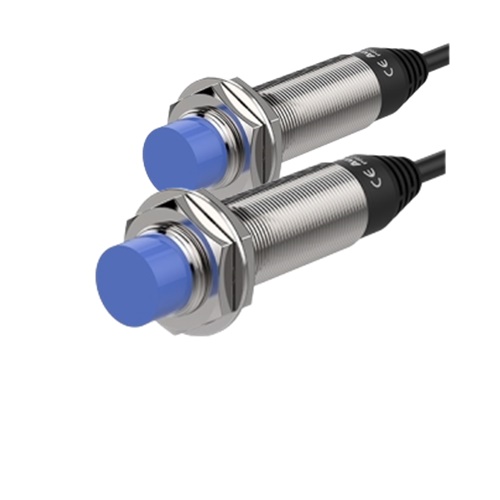

PRDL18-14DP2 cảm biến tiệm cận loại hình trụ

Chi tiết Cảm biến PRDL18-14DP2

Dòng sản phẩm: Cảm biến

Mã sản phẩm :PRDL18-14DP2

Hãng sản xuất: Autonics

Kích cỡ: Dài

Đường kính đầu: 18mm

Khoảng cách phát hiện: 14mm

Nguồn cấp: 12-24VDC

Ngõ ra điều khiển: PNP Thường đóng

Cáp: Loại tiêu chuẩn

Hướng dẫn chọn mã

PRD-Series-Huong-dan-chon-ma1

PRD-Series-Huong-dan-chon-ma2

PRD-Series-Huong-dan-chon-ma3

PRD-Series-Huong-dan-chon-ma4

Thông số chung

Sensing distance	4mm 8mm 7mm 14mm 15mm 25mm
Hysteresis	Max. 10% of sensing distance
Standard sensing target	12×12×1mm(Iron) 25×25×1mm(Iron) 20×20×1mm(Iron) 40×40×1mm(Iron) 45×45×1mm(Iron) 75×75×1mm(Iron)
Setting distance	0 to 2.8mm 0 to 5.6mm 0 to 4.9mm 0 to 9.8mm 0 to 10.5mm 0 to 17.5mm
Power supply (Operating voltage)	12-24VDCᜡ (10-30VDCᜡ)
Current consumption	Max. 10mA
Response frequency	500Hz 400Hz 300Hz 200Hz 100Hz
Residual voltage	Max. 1.5V
Affection by Temp.	Within ±10℃ max. of sensing distance at 20℃ in temperature range of -25 to 70℃
Control output	Max. 200mA
Insulation resistance	Min. 50㏁(500VDC megger)
Dielectric strength	1,500VAC 50/60Hz for 1minute
Vibration	1mm amplitude at frequency of 10 to 55Hz in each of X, Y, Z directions for 2 hours
Shock	500m/s2 (approx. 50G) X, Y, Z directions for 3 times
Indicator	Operating indicator(Red LED)
Ambient temp.	-25 to 70℃, Storage: -30 to 80℃
Ambient humi.	35 to 95%RH, Storage: 35 to 95%RH
Protection circuit	Surge protection, reverse polarity proteciton, overload & short circuit protection
Protection	IP67(IEC Standards)
Cable type	AWG22, core diameter: 0.08mm, number of cores: 60, insulator diameter: Ø1.25mm
Cable connector type	AWG22, core diameter: 0.08mm, number of cores: 60, insulator diameter: Ø1.25mm
Materials	Case/Nut: Nikel plated Brass, Washer: Nikel plated Iron, Sensing surface: Heat-resistant ABS, Standard cable(Black): Polyvinyl chloride(PVC), Oil resistant cable(Gray): Oil resistant Polyvinyl chloride(PVC)

Ứng dụng

Series PRD với nhiều kích cỡ và khoảng cách phát hiện đa dạng có hiệu suất cao được sử dụng trong các ứng dụng đòi hỏi phát hiện vật thể kim loại mà không cần tiếp xúc.
