Tôi đang sử dụng biến tần LS có tích hợp cổng truyền thông RS-485, PLC Master-K120S và màn hình giao diện HMI XP-10. Tôi muốn đọc tần số, dòng diện và cài đặt tần số biến tần thông qua màn hình, tôi phải truy xuất như thế nào để có thể cài đặt và đọc các thông số như trên ???
Tôi đang sử dụng biến tần LS có tích hợp cổng truyền thông RS-485, PLC Master-K120S và màn hình giao diện HMI XP-10. Tôi muốn đọc tần số, dòng diện và cài đặt tần số biến tần thông qua màn hình, tôi phải truy xuất như thế nào để có thể cài đặt và đọc các thông số như trên ???
Trước tiên bạn cần cài đặt các thông số truyền thông cho biến tần và PLC. Vì bạn không cho Chúng tôi biết là Bạn đang sử dụng biến tần Series nào, vì vậy Chúng tôi sẽ hướng dẫn cho Bạn về biến tần iG5 series và đối với biến tần bạn cần cài đặt các thông số như sau:
DRV-03 [Drive mode] : 3 (điều khiển theo RS-485)DRV-04 [Freq. mode] : 5 (điều khiển theo RS-485)I/O-46 [Inv. Number]: 1 (Chọn địa chỉ cho Inverter)I/O-47 [Baud-rate]: 9600 (tốc độ truyền)I/O-48 [Lost mode]: 0I/O-49 [Time-out] : 10 - 1.0 giâyI/O-50 [Comm.port]: 0 - LS Bus
Cài đặt thông số truyền cho PLC Master-K:

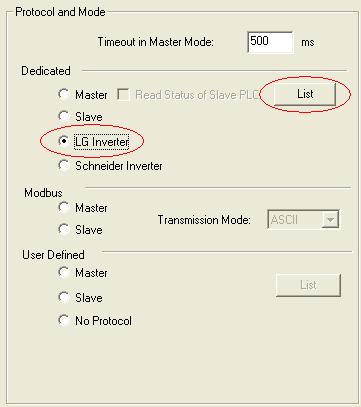

Bạn vào Paramater/Comm Ch1 :
Sau đó bạn nhấn vào nút [List] trong mục Dedicated để khai báo các dữ liệu truyền và nhận giữa PLC và Inverter:
Bạn phải tham khảo bảng dữ liệu truyền thông của Inverter để xác định các địa chỉ cần truy xuất (tham khảo trang 80 trong Catalogue của SV-iG5, bạn có thể download nó từ website này).
Bạn cần phải khai báo Station No. = 1 (trùng với địa chỉ đã khai báo cho Inverter trong I/O-46).
Trong phần [Mode] bạn chon Send/Receive để chuyển các dữ liệu hay nhận các dữ liệu của biến tần như : tần số, dòng điện, điện áp, tốc độ rpm ....
Ví dụ, Chúng ta sẽ thay đổi tốc độ cho Inverter từ PLC , đọc tần số hiện hành, dòng tải, tốc độ và điện áp.
Từ bảng [parameter code list] trong catalogue của SV-iG5 ta tra được:
- Thay đổi và hiển thị tần số cho biến tần : [0005]- Hiển thị dòng tải : [0009]- Hiển thị điện áp ngõ ra : [000B]- Hiển thị tốc độ rpm : [0015]
Bây giờ bạn sẽ khai báo truyền dữ liệu giữa PLC và Inverter:

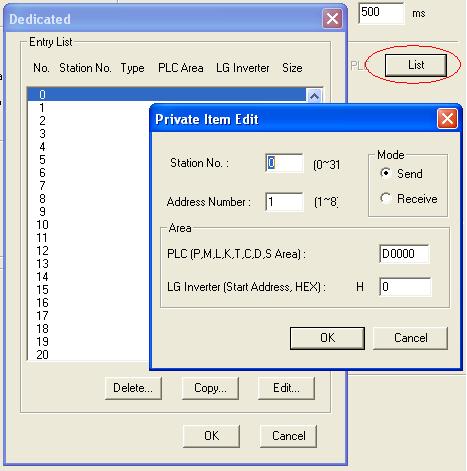

Để thay đổi tần số từ PLC thông qua vùng nhớ data [D0000] :

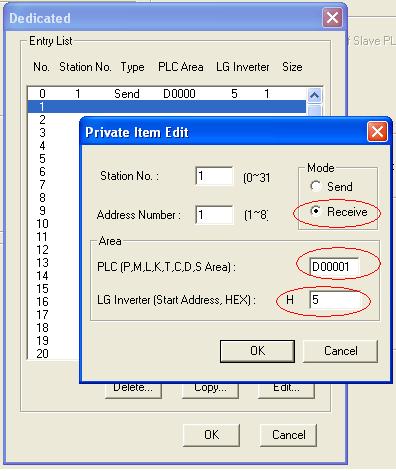

Để hiển thị tần số của biến tần thông qua vùng nhớ data [D0001] :
Và trên màn hình XP-10, Bạn tạo ra một Tag/Numeric và chọn Address : D0001 để hiện thị tần số

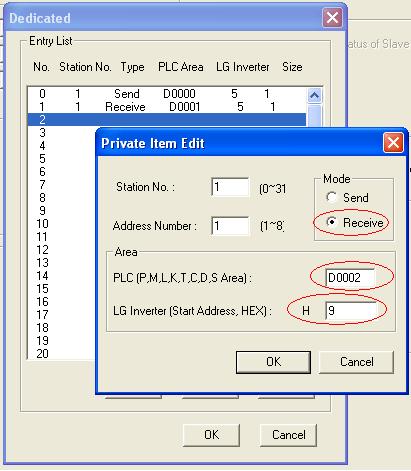

Để hiển thị dòng tải của biến tần thông qua vùng nhớ data [D0002] :
Và trên màn hình XP-10, Bạn tạo ra một Tag/Numeric và chọn Address : D0002 để hiện thị dòng tải
Để hiển thị tốc độ RPM của biến tần thông qua vùng nhớ data [D0003] :
Và trên màn hình XP-10, Bạn tạo ra một Tag/Numeric và chọn Address : D0003 để hiện thị tốc độ RPM
Trên đây là một số hướng dẫn sơ bộ về việc truyền và nhận dữ liệu giữa biến tần, PLC và HMI của LSIS.
Nếu cần thêm thông tin gi xin đừng ngần ngại liên lạc với Chúng tôi.
Chúc Bạn thành công.
[Bộ phận hỗ trợ kỹ thuật]
