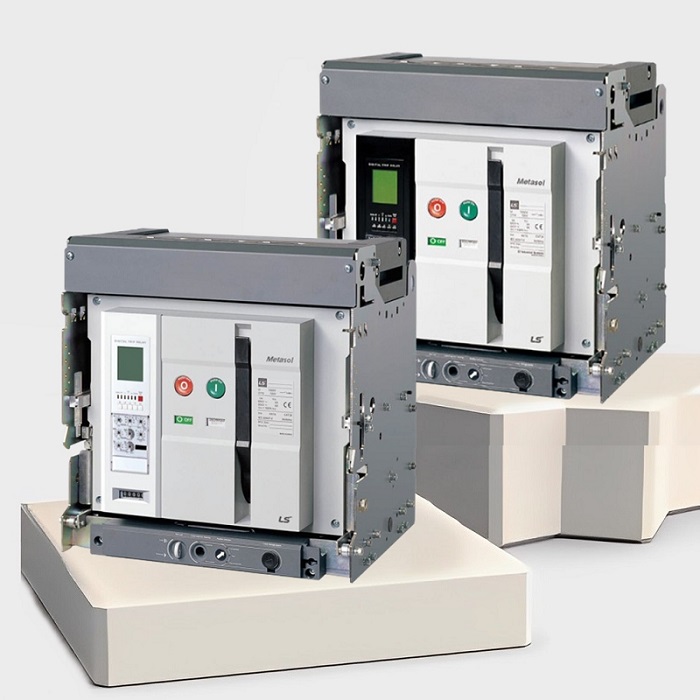

AS-25E4-25A NG5 máy cắt không khí loại kéo ra kéo vào

Chi tiết AS-25E4-25A NG5

- Mã sản phẩm: AS-25E4-25A NG5

- Dòng sản phẩm: Aptomat ACB loại kéo ra kéo vào

- Series: ACB

- Hãng sản xuất: Ls

- Cường độ dòng điện: 2500AF

- Số cực: 4P

- Dòng điện định mức: 2500A

- Loại kết nối: Loại kết nối tự động

Giới thiệu chung

Sản phẩm cầu dao điện ACB Metasol LS có khả năng ngắt mạch, bảo vệ phân phối điện và thiết bị điều khiển, dòng đầy đủ và kích thước bảng điều khiển được tối ưu hóa. Các phụ kiện và phương thức kết nối khác nhau giúp xử lý thân thiện với người dùng. Metasol cung cấp các giải pháp tổng thể với rơle hành trình nâng cao để đo lường, chẩn đoán, phân tích và giao tiếp cũng như bảo vệ chức năng phối hợp bảo vệ tuyệt đối và hệ thống giám sát năng lượng điện.

Hướng dẫn chọn mã

AS-Huong-dan-chon-ma

Thông số kỹ thuật

AS-Thong-so-ky-thuat

85kA	AS-20~40E	20	2000AF
		25	2500AF
		32	3200AF
		40	4000AF
	Icu=Ics=85kA/500Vac W=412(3p), 527(4p)mm
100kA	AS-50F	40	4000AF
		50	5000AF
	Icu=Ics=100kA/500Vac W=629(3p), 799(4p)mm
120kA	AS-40~63G	40	4000AF
		50	5000AF
		63	6300AF
	Icu=Ics=120kA/500Vac W=785(3p), 1015(4p)mm
The highest breaking capacity: 150kA (6300AF at 500Vac) • 4 ampere frame sizes: 2000/4000/5000/6300AF • N phase current conducting capacity: 100%

Sơ đồ đấu nối

AS-So-do-dau-noi

Ứng dụng

Sản phẩm Metasol ACB LS với chức năng bảo vệ quá tải và ngắn mạch phù hợp trong hệ thống giám sát năng lượng điện, trong mạng lưới điện dân dụng và công nghiệp.
