Hướng dẫn cài đặt chế độ điều khiển công tắc ngoài biến trở ngoài biến tần H100

Hướng dẫn cài đặt chế độ điều khiển công tắc ngoài biến trở ngoài biến tần H100

Bước 1: trả cài đặt biến tần về mặc định

Vào nhóm hàm CNF cài hàm Parameter Init thành 1.

Bước 2: vào nhóm hàm DRV

Vào hàm Acc Time (0-60s) cài đặt thời gian tăng tốc cho biến tần

Vào hàm Dec Time (0-60s) cài đặt thời gian tăng tốc cho biến tần

Vào hàm Cmd Source cài thành 1 để lấy tín hiệu chạy là các chân P1 và P2

Vào hàm Freq Ref Src cài thành 2 để lấy tín hiệu tần số từ chân V1

Vào hàm Base Freq cài thành tần số giống với tần số ghi trên mô tơ

Vào hàm Max Freq cài tần số tối đa biến tần chạy đc, ở đây ta cài giống Base Freq

Bước 3: Đấu dây

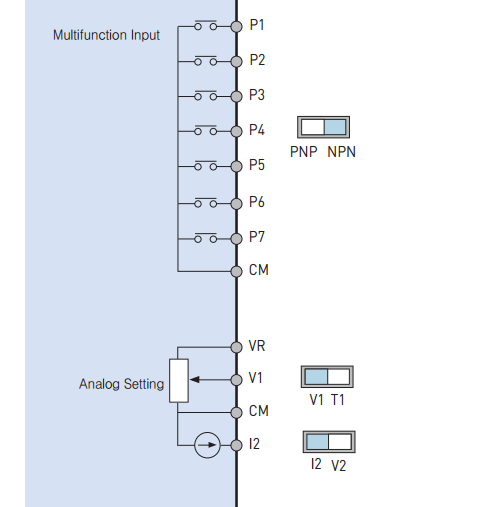

Sử dụng tín hiệu dạng giữ trên chân P1(quay thuận) và P2(quay ngược)  để điều khiển chiều quay mô tơ với chân CM là chân chung. Để điều chỉnh tốc độ quay ta dùng các chân VR, V1 và CM nối vô biến trở
