Cài đặt chế độ điều khiển power on run biến tần G100

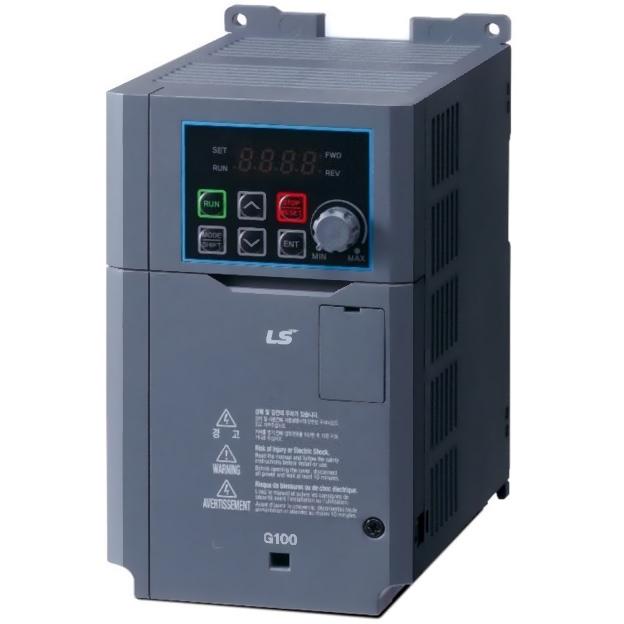

biến tần G100

Bước 1: trả cài đặt biến tần về mặc định

Vào nhóm hàm dr cài hàm dr-93 thành 1. Sau khi hoàn tất việc trả về mặc định sẽ hiện thị dr-93

Bước 2: vào nhóm hàm DRV

Vào hàm Acc Time (0-60s) cài đặt thời gian tăng tốc cho biến tần

Vào hàm Dec Time (0-60s) cài đặt thời gian tăng tốc cho biến tần

Vào hàm Cmd Source cài thành 1 để lấy tín hiệu chạy là các chân P1 và P2

Vào hàm Frequency Reference Source cài thành 2 để lấy tín hiệu tần số từ chân V1

Bước 3: Vào nhóm hàm dr

Vào hàm dr-18 cài thành tần số giống với tần số ghi trên mô tơ

Vào hàm dr-20 cài tần số tối đa biến tần chạy đc, ở đây ta cài giống Base Freq

Bước 4: vào nhóm hàm Ad

Vào hàm Ad-10 cài thành 1 để kích hoạt chức năng power on run

Bước 5: Đấu dây

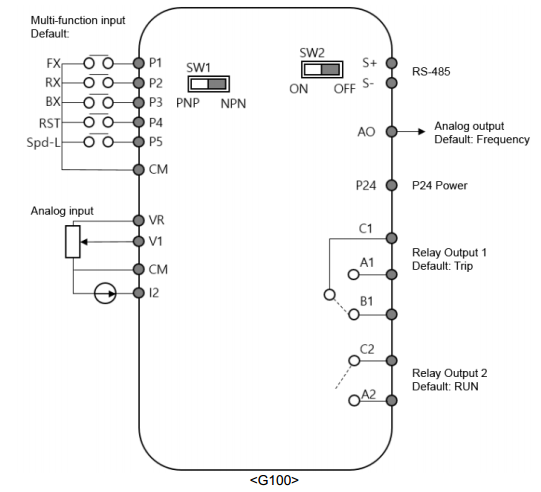

đấu dây biến tần G100


Sử dụng tín hiệu dạng giữ trên chân P1(quay thuận) và P2(quay ngược)  để điều khiển chiều quay mô tơ với chân CM là chân chung. Để điều chỉnh tốc độ quay ta dùng các chân VR, V1 và CM nối vô biến trở. Khi biến tần mất điện và có điện lại, sau 1 khoảng thời gian trễ đã cài đặt thì biến tần sẽ chạy lại(với điều kiện tín hiệu chạy vẫn còn)
